常压置换洗刷塔的结构

   用于蒸煮后浆料的洗刷和用于漂后浆料洗刷所用的置换洗刷塔的基本结构是相似的。



   单段常压置换洗刷塔主要由筛环、卸料设备、喷洗刷液设备、筛环支撑及排液设备、筛环升降设备及外壳等组成。在常压置换洗刷塔中一般设有3-6个



筛环，其是浆料与洗刷废液的别离设备，筛环高度750一1500mm,筛环距离50-60mm。筛环的断面结构是一个由两面滤板构成的空心夹层环带，中心的纵向隔板为筛板的骨架，一般用不锈钢板制成;横向隔板的作用是将进入筛环内的滤液分成两种不同浓度;为了避免滤板受压力过***而损坏，在纵向隔板上焊有若干条加强筋(支撑)，滤板滤孔直径为1.52-1.78mm，开孔面积为6%-33%。滤板也有开有长缝形孔的，长缝滤缝规格为1.52×7.7mm，开孔面积约为2.5%。



   卸料设备是在一个在中心旋转的轴上焊接4根或6根滚动的横臂上设备刮浆板、圆周刮浆板组成的。洗刷后的浆料先由装在滚动横臂上的刮浆板刮到圆周，再由圆周刮浆板刮到出浆口输往贮浆槽。



   喷洗刷液设备是由带中心分配器的总管进液设备(悬持在装有止推轴承的垂直轴上)和洗刷液喷淋管组成。总管进液设备就是上述卸料设备的滚动横臂，其上接有若干个喷淋液管，喷淋管是刺进到筛环之间的浆层内的，在电动机的带动下以7- 10r/min的速度旋转向各滤板之间的浆层中喷淋洗刷液，旋转喷淋洗刷液可确保在洗刷浆猜中均匀分布洗刷液，为置换浓废液创造了******条件。由于圆筛环之间的浆料量由里向外随直径的增***而增加，所以喷淋洗刷液的量也是由内向外增加的。



   一切筛环的下部都固定设备在支撑臂上，支撑臂一般只要6根，断面为中空矩形管，兼作洗刷废液排液管，所以称为筛环支撑和排液设备。



   筛环的升降设备是由筛环支撑臂的末端伸向外侧与液压缸阀杆相连组成的。其作用是:使筛环缓慢地以与比浆料稍快的速度运动，升高到规则高度时，停留5-8秒钟后，又借助液压缸的液压作用瞬时下落，依托浆层的摩擦和滤液反冲清洗筛板，避免筛孔堵塞。



   为了满意对蒸煮浆料的洗净度和对于滤水性较差浆料的洗刷要求，又规划出了多段常压置换洗刷塔，即在单段洗刷塔的上部再设有***二、***三置换洗刷段，就构成多段常压置换洗刷塔。

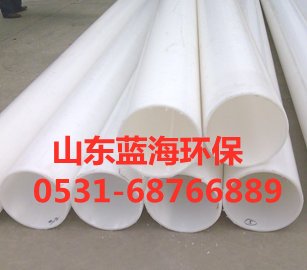

PP管道的***势



   ***点：



   1、连接牢靠：聚乙烯管道体系之间选用电热熔方法连接，接头的强度高于管道本体强度。



   2、低温抗冲击性***：聚乙烯的低温脆化温度极低，可在-60-60℃温度范围内安全运用。冬天施工时，因材料抗冲击性***，不会发作管子脆裂。



   3、抗应力开裂性***：具有低的缺口敏感性、高的剪切强度和***异的抗刮痕才能，耐环境应力开裂性能也十分杰出。



   4、耐化学腐蚀性***：HDPE管道可耐多种化学介质的腐蚀，土壤中存在的化学物质不会对管道造成任何降解作用。聚乙烯是电的***缘体，因而不会发作腐朽、生锈或电化学腐蚀现象；此外它也不会促进藻类、细菌或真菌成长。
